Caja 4x2 de doble profundidad: cómo hacerla para domótica

Preparar la casa para recibir la domótica es el secreto de los proyectos bien hechos, y una de las etapas es el uso de las cajas de doble profundidad.

¿Qué es la caja 4x2 de doble profundidad?

Es la caja eléctrica 4x2, la caja empotrada en la pared donde va el interruptor o el tomacorriente, con el doble de profundidad. Se hace uniendo dos cajas de plástico, y el espacio adicional sirve para que el módulo de automatización quepa detrás del interruptor, junto con los cables.

Con las cajas dobles, instalas los módulos con espacio, lo que facilita el trabajo y mejora la calidad de la instalación.

La misma idea vale para la caja 4x4, la cuadrada, que recibe placas con más teclas. El nombre de las dos viene de las medidas en pulgadas: 4 por 2 y 4 por 4.

Usa solo cajas de plástico: las metálicas bloquean la señal de radio de los módulos.

Cómo hacer la caja de doble profundidad

Brenner Matheus publicó este video en el grupo de alumnos enseñando cómo hacer una caja de doble profundidad.

Es muy fácil de hacer, pero hay algunos consejos que él da en el video:

Además de las cajas de doble profundidad, es fundamental llevar el cable neutro a todas las cajas, o la segunda fase, si el lugar es de 220 V sin neutro.

Los módulos necesitan energía para funcionar, que viene de la alimentación (fase + neutro) de la red.

Para el resto de la preparación, mira la serie Cómo preparar la casa para la domótica.

¿Por qué no usar los módulos "sin neutro"?

En algunos tipos de carga, como las lámparas incandescentes, el neutro "pasa" por la carga y llega hasta el módulo por el retorno.

Si mides la tensión entre el retorno de la lámpara y la fase, encontrarás tensión.

De esta forma, estos dispositivos "sin neutro" se alimentan con la fase y con el neutro que llega por el retorno de la carga.

En teoría funciona, pero en la práctica es muy diferente.

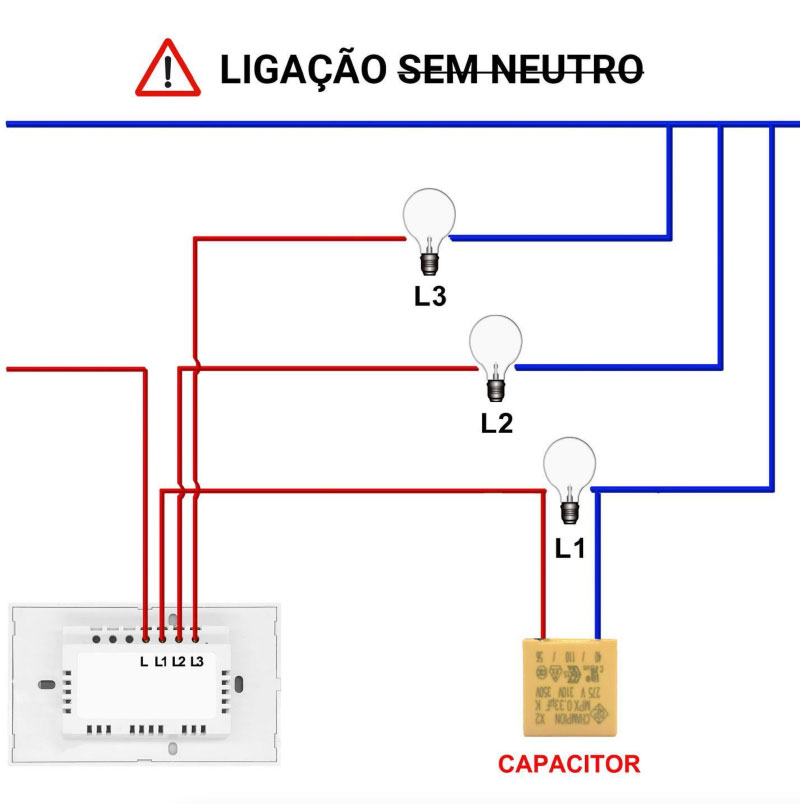

Si la carga no "deja pasar" el neutro de forma adecuada, será necesario instalar un capacitor en paralelo con la carga para garantizar que el neutro llegue al retorno.

Y eso genera problemas la mayoría de las veces.

En algunos casos, después de un período de uso o con la oxidación de los portalámparas, el neutro no llega con toda la intensidad al retorno, lo que resulta en una tensión menor y, en consecuencia, en el mal funcionamiento del dispositivo.

En otros casos, el capacitor genera problemas en la carga, sobre todo si la lámpara es LED, muy sensible a las oscilaciones y a los ruidos eléctricos.

Por estos motivos, elige siempre dispositivos y módulos con neutro.

Y recuerda: cuando vayas a llevar el neutro hasta el módulo, si hay un interruptor diferencial instalado, no uses el neutro del circuito de los tomacorrientes; usa el neutro de la iluminación, para que el diferencial no se dispare.

¿Y si la casa ya está terminada?

Si no se puede cambiar la caja, hay dos salidas: instalar el módulo en el cielo raso de yeso, cerca de la luminaria, o cambiar el interruptor por un interruptor inteligente, que no exige la caja de doble profundidad. Para decidir entre los dos, mira interruptor inteligente o módulo de automatización.
